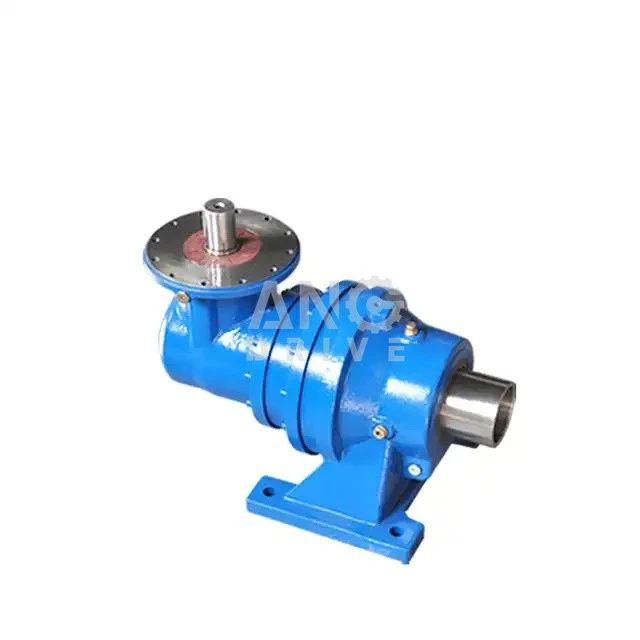

China manufacturer right angle industrial heavy duty price planetary gearbox
China manufacturer right angle shaft price planetary gear reductor
Umlaufplanetengetriebe
Getriebeeigenschaften
1. Hohe Zuverlässigkeit, geringe Geräuschentwicklung
2. Hochmodularer Aufbau
3. Optionales Zubehör
4. Einfache Kombination mit anderen Getrieben wie Stirnrad-, Schnecken-, Kegelrad- oder Kegelstirnradgetrieben
Spezifikation und Konfiguration
|
Nennleistung des Getriebes |
1,5 kW - 8000 kW |
|
Übersetzungsverhältnis |
3.5 - 4000 |
|
Nenndrehmoment |
3 - 900 kN.m |
|
Gehäusematerial |
Gusseisen |
|
Gehäusehärte |
HBS190-240 |
|
Getriebematerial |
20CrMnTi-legierter Stahl |
|
Oberflächenhärte von Zahnrädern |
HRC58 Grad ~62 Grad |
|
Härte des Getriebekerns |
HRC33~40 |
|
Material der Eingangs-/Ausgangswelle |
42CrMo-legierter Stahl |
|
Härte der Eingangs-/Ausgangswelle |
HRC25~30 |
|
Bearbeitungsgenauigkeit von Zahnrädern |
Präzises Schleifen, Güteklasse 6~5 |
|
Schmieröl |
GB L-CKC220-460, Shell Omala 220-460 |
|
Wärmebehandlung |
Anlassen, Abschrecken usw. |
|
Effizienz |
94 % ~ 96 % (abhängig von der Übertragungsstufe) |
|
Lärm (MAX) |
60 ~ 68 dB |
|
Temp. Anstieg (MAX) |
40 Grad |
|
Temp. Anstieg (Öl)(MAX) |
50 Grad |
|
Vibration |
Kleiner oder gleich 20 µm |
|
Rückschlag |
Kleiner oder gleich 20 Arcmin |
|
Marke der Lager |
Chinas Top-Markenlager, HRB/LYC/ZWZ/C&U. Oder andere Marken auf Anfrage, SKF, FAG, INA, NSK. |
|
Marke der Öldichtung |
NAK --- Taiwan oder andere Marken angefordert |
Typische Modelle
P2N – 2-stufiger Planetengetriebesatz, koaxial
P2L – 2-stufiger Planetengetriebesatz mit integriertem Spiralkegelradpaar, rechtwinklig
P2S – 2-stufiger Planetengetriebesatz mit integriertem Schrägzahnradpaar und paralleler Welle
P2K – 2-stufiger Planetengetriebesatz, integriert mit Stirnradpaar und Kegelradpaar, rechtwinklig
P3N – 3-stufiger Planetengetriebesatz, koaxial
P3S – 3-stufiger Planetengetriebesatz mit integriertem Schrägzahnradpaar und paralleler Welle
P3K – 3-stufiger Planetengetriebesatz, integriert mit Stirnradpaar und Kegelradpaar, rechtwinklig
Rahmengrößen: 9, 10, 11, ... 34, 35, 36 (außer 15)
Die wichtigsten Arten von Umlaufplanetengetrieben
Es gibt sie vom koaxialen Typ und vom Winkeltyp mit unterschiedlichen Installationsarten. Die Fotos sind wie folgt:
Was ist der Vorteil unseres Planetengetriebes?
Andere heiß verkaufte Getriebemotoren
Was sind die Merkmale eines Planetengetriebes?
Umlaufplanetengetriebe sind hocheffiziente mechanische Geräte, die in verschiedenen Anwendungen eingesetzt werden. Sie zeichnen sich durch eine Vielzahl von Vorteilen aus, die sie bei Ingenieuren und Designern beliebt machen. Hier sind einige der Hauptmerkmale von Planetengetrieben:
1. Hoher Wirkungsgrad: Umlaufplanetengetriebe sind hocheffizient und weisen minimale Energieverluste aufgrund von Reibung auf. Dadurch eignen sie sich ideal für den Einsatz in Hochleistungsmaschinen, bei denen die Energieeffizienz von entscheidender Bedeutung ist.
2. Kompakte Bauweise: Umlaufplanetengetriebe zeichnen sich durch eine sehr kompakte Bauweise aus und eignen sich daher ideal für den Einsatz in Anwendungen mit begrenztem Platzangebot. Darüber hinaus sind sie leicht, wodurch sie einfach zu installieren und zu transportieren sind.
3. Hohe Drehmomentkapazität: Umlaufplanetengetriebe verfügen über eine hohe Drehmomentkapazität, wodurch sie große Leistungsmengen übertragen können. Sie sind in der Lage, Hochgeschwindigkeitsanwendungen unter wechselnden Lastbedingungen zu bewältigen.
4. Geräuschreduzierung: Aufgrund ihrer Konstruktion erzeugen Planetengetriebe weniger Lärm als andere Getriebe. Dies wird durch die Lastverteilung auf mehrere Zähne erreicht, wodurch Geräusche und Vibrationen reduziert werden.
5. Geringer Wartungsaufwand: Umlaufplanetengetriebe erfordern nur minimale Wartung und eignen sich daher für den Einsatz in Anwendungen, bei denen Ausfallzeiten keine Option sind. Sie sind äußerst zuverlässig und können über einen langen Zeitraum ohne Wartung betrieben werden.
6. Vielseitigkeit: Umlaufplanetengetriebe sind in verschiedenen Größen, Übersetzungsverhältnissen und Konfigurationen erhältlich, um unterschiedlichen Anwendungen gerecht zu werden. Sie können in einer Vielzahl von Maschinen eingesetzt werden, von Hochleistungs-Industriegeräten bis hin zu Präzisionsinstrumenten.
Zusammenfassend lässt sich sagen, dass Umlaufplanetengetriebe viele Vorteile bieten, die sie für den Einsatz in verschiedenen Anwendungen äußerst wünschenswert machen. Sie sind hocheffizient, kompakt und in der Lage, große Leistungsmengen zu übertragen und gleichzeitig Lärm und Vibrationen zu minimieren. Ihr geringer Wartungsaufwand und ihre Vielseitigkeit machen sie zu einer beliebten Wahl für Ingenieure und Designer auf der ganzen Welt.
FAQ
F: Wie kann ich herausfinden, ob das Produkt für mich geeignet ist?
A: >1ST confirm drawing and specification >2nd test sample >3. Beginn der Massenproduktion.
F: Kann ich Ihr Unternehmen besuchen?
A: Ja, Sie können uns jederzeit gerne besuchen.
F: Wie sollen wir Sie kontaktieren?
A: Sie können Anfragen direkt senden und wir werden innerhalb von 24 Stunden antworten.
